發電機是汽車的主要構成部件啟的性能直接影響著汽車的使用。本 研究主要闡述了發電機的分解、零部件的清潔、發電機的檢修、發電機的裝配 及發電機的性能檢驗等汽車發電機檢修的主要操作步 驟。

1、發電機檢修的設備與條件

主要工具SA13外型發電機臺與桑塔納2000型轎車配 套、常用拆裝工具1套、專用扳手1把、數字式萬用表1塊、汽油1L。發電機檢修技術要 求：正確 進行發電機解體、清洗、檢查、裝配和調整。

主要技術標準：

第 一、額定電壓13.5V；

第二、額定輸出電流96A；

第三、 發電機在12.7V，6000r/min，105℃ 的環境下能夠長期工作。

第四、最高工作轉速18000r/min。

第五 、定子外徑127mm；第六單機質量5.6KG。

2、 發電機檢修的基本步驟

2.1  發電機的分解

第 一、 拆 卸發 電 機 帶 輪。把 發電 機 固 定 在 臺 虎 鉗 上 用 專 用扳 手                   固 定 帶 輪 扮 下 緊 固 螺母 取 下 帶 輪。

第二 、拆 下 軸 承座架 與外殼的 聯 接 螺栓 使 軸 承座架 用 拉具把轉 子 從 軸承座 上 取 下。

第三、旋 下 二 極 管底 板 與外殼的 聯 接 螺釘 把 二 極 管底 板 與定子 一起 從外殼內 轉 子與外 殼內取 出。

第四、用 電 烙 鐵 熔 開二 極 管底 板與定子 線 圈 的 焊 接點 , 75A發電 機 的焊接點 數 為3 點 ，,90A 發 電機 的 焊 接點 數 為4點， 使 二 者 分 離。 熔 開時 為防止 電子 元件過熱 要 用 尖嘴 鉗夾住線 頭幫助其 散熱。

第五、從外殼上拆下電刷架、調壓器和濾波電容器。

2.2   零部件的清潔

轉 子、定子 線 圈 及電刷 要 使 用干 凈 的 棉 布 蘸 少 量汽 油 擦拭干 凈。金 屬 件 要 用 汽 油洗 凈 后 擦 干。

2.3    發電機的檢修

2.3.1 定子的檢修

定子表面不可有刮痕,導 線表面不可有碰傷和絕緣漆剝落現象燒組不可有搭鐵、短路和斷路現象。

A、搭 鐵 的 檢 查：用 萬 用 表 分 別測 試 定子鐵 心 與 繞組 各 端頭 , 75A發電      機 的 端 頭 數 為3個； 90A發電 機 的 端頭數為4個,其電阻值 數 值要為無          窮大不 然 表 明 有搭 鐵 故障。

B、斷路的 檢 查：用 萬 用 表 分 別測 試每 兩 個繞組端 頭 之 間 的

電阻值，每次測 得 的電阻值均 不可 超 過 0.1歐，否 則表 明 有 斷路故             障。對 有故障 的定子要 進行檢修 或 更 換。

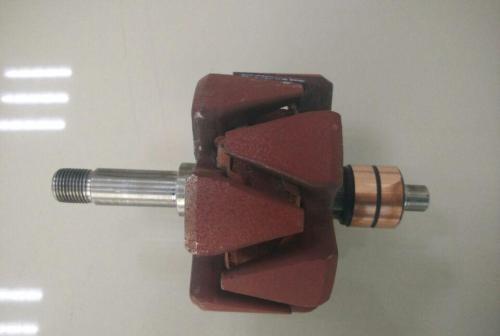

2.3.2  轉子的檢修

轉子表面如果有刮痕表明軸承松曠要更換前后軸承。轉子必須光潔平整兩 集電環之間的槽內不可有油污和異物。轉子繞組不許有搭鐵、短路或斷路故障。

A、搭鐵的檢查：用 萬 用 表檢查集 電 環 與 轉 子 之 間 的 電 阻,其 數 值 應 為      無 窮大 否 則表 明 有搭 鐵 故障。

B、斷路及短路的檢 查：用 萬 用 表檢 查兩 集 電環 之間 的電阻 其 數 值 應          為3~4歐，如果大于這個值就表明有斷路故障。如果小 于3歐 則表 明 有短        路 故 障。有故障 的 轉 子要 進 行修理 或更 換。

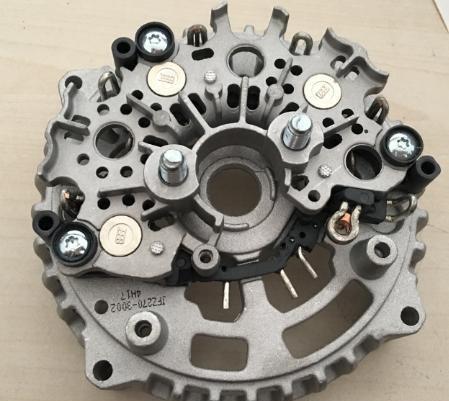

2.3.3  二 極 管底 板 的 檢修

檢 查二極管正向電阻。把 萬 用 表 的負 極表 筆接到二 極 管底板 上 的 粗螺栓,正極 表 筆 依 次接到 定子 繞組相接的各結合點（75A發 電 機 的 結 合 點 數 為 3點 ，,90A發 電 機 的 結合 點 數 為點 4點）上，每 次測 量 的電阻值 都 為50歐一80歐。

檢 查二 極管反向電阻，把 萬 用 表正極表 筆接 在散熱架 （負極）上，負 極表 筆 依 次與各結合 點相 接 海 次測 量 的電阻值 都 為1000K歐以 上。

2.3.4  勵磁二極管的檢修

用 萬 用 表 負 極表 筆接 在 二 極 管底 板 的細 螺栓 上,正極表 筆依 次接 在 各 結合 點 上 海 次測 量 的電阻值 都 為50一80歐以 上。各項測 量 如果 有 誤差就 一 定要更 換 二 極 管底 板。

2.3.5  電刷及電刷架的檢修

新電刷的長度為13mm許可磨損極限為5mm， 超 過此極限時要更換電刷。電刷 表 面如果 有 油污 則 要 用 干 布 擦拭 干 凈。電刷 在 電刷 架 內 應 滑動 自如 惠 刷 架不 可有 裂 紋 加 果彈 簧 折斷或 有 生 銹現象 就 要更 換 電刷 架

其他部件的檢修

發電機殼體不可有裂紋。如果軸承內缺油就要更換軸承,不可在加油后繼續使用。帶輪槽內不可有毛刺,以防止損傷 傳動帶。帶輪軸孔與軸的 配合過盈量應為0.01mm一0.04mm，如果配合松曠,則要進行加工修復。轉子軸承的軸向和 徑向間隙要小于0.2mm否則要更換轉子軸承。
