燃油泵安裝分類分為傳統結構和電動油泵，現在汽車使用電動汽油泵，該油泵是一種由小型電機使用直流電驅動。汽車油泵的作用很簡單，就是給把油箱里的燃油抽出來，給噴油器、油管等部件提供連續穩定、數量充足的壓力。

最早使用汽油泵的汽車廠家是美國的別克汽車制造公司，電動燃油泵大部分安裝在油箱內，通過油箱蓋密封，如果安裝在發動機或底盤上產生的噪音就會很大，還會有漏油（擔心托底）、進入空氣等隱患，所以不使用外置式安裝，內置式油泵的優點是泵油量大和供油穩定。

汽油泵的作用具體分析

電動汽油泵使用較多類型的有滾柱式和葉片式，結構如下圖，由緩沖器、單向閥和電機等組成。在油泵的兩端分別有進油口和出油口，電源插頭安裝在進油口一側。

當給油泵通電時，殼體中間的電機高速運轉，該電機轉速受到發動機轉速的控制，怠速和加速時電機轉速是不一樣，但是油泵的壓力也不是無線大，最大的壓力值在400KPa左右，壓力太大油管容易破裂。

由于轉子選擇產生的離心力使?jié)L柱向外甩，緊靠在殼體的壁面上進行密封產生壓力，當泵體上的進油口容積越來越大時，燃油被吸入油泵內，經過加壓后的汽油從出油口出去。

汽油泵的特點

1、不會受氣壓和零部件磨損的影響

以前的汽油泵使用機械式的膜片泵，汽油泵的工作是使用發動機凸輪軸上的偏心輪驅動，柴油機的凸輪軸安裝在曲軸箱內，汽油機的凸輪軸安裝在氣缸蓋上。偏心輪驅動搖臂，搖臂帶動膜片向下拉，膜片壓縮彈簧，此時膜片上方的空間變大產生負壓，把燃油從進油口吸入，因?yàn)槌鲇烷y是關閉的，所以燃油儲存在膜片上方的容積內。

由于凸輪軸的不斷運轉，偏心輪不斷驅動和離開油泵搖臂，完成供油過程。在柴油機上不叫汽油泵，叫輸油泵，起到和汽油泵一樣的作用。

這種油泵有個缺點就是油壓會受到真空度的影響，特別是漏氣的情況更加嚴重，油壓的變化波動異常。在凸輪軸使用一段時間后會因?yàn)槟p消耗一部分偏心輪高度，也會造成驅動油泵搖臂的驅動力不足。

如果是使用電動油泵就不會存在這個問題，因?yàn)橛捅棉D(zhuǎn)子接觸的是汽油，不會造成磨損，只負責提供壓力即可。油壓的調節由油壓調節器負責，與大氣壓力無關。

2、汽油泵的控制由ECU控制

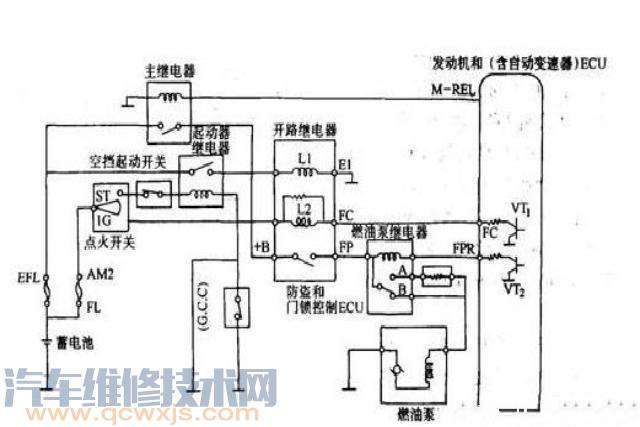

汽油泵的控制電路如下圖所示，主要由點火開關和ECU決定，油泵繼電器由兩種線圈（L1和L2），其中L2由點火開關控制，在啟動時控制油泵運轉；L1由發動機ECU控制，在啟動后由發動機轉速ne信號傳遞給ECU維持油泵運轉。

只要是發動機處于運轉，油泵就會工作。如果發動機停轉，中斷的信號就會使三極管VT不導通，繼電器L1不工作，油泵也不工作。即使是不啟動發動機，只要把鑰匙開關打到on的位置，vt控制電路也會導通，一般使油泵工作先運轉3-5秒再關閉，預先在管道內設置壓力。

油泵的轉速由外加的電壓決定，在發動機轉速高、大負荷的情況下供油量大，這時候可以加快油泵的轉速；在發動機小負荷、怠速時就不需要這么高的供油量，就可以降低油泵轉速以避免不必要的能量浪費。如果沒有使用曲軸位置傳感器檢測發動機的轉速，那么就要在油泵內設置轉速控制機構。

在診斷插座內有油泵的診斷端子Fp，可以用于判斷繼電器的好壞。在點火開關置于on位置（不啟動發動機），用導線短接Fp和+B端子，油泵就會運轉了。

總結與建議

電控燃油噴射系統中的汽油泵為整個系統提供油壓，如果因?yàn)槭?#x7528;頻率高和油泵的負荷大，就會很容易出現問題。在對燃油系統進行檢測時，可以根據一些常見的故障現象和維修經驗作為參考依據。比如如果故障部位發生在油泵的控制電路，可以先對線路進行修復，如果線路沒有問題再進行燃油壓力的檢測，重點對集成在油泵上的油壓調節器檢查，因?yàn)橛蛪赫{(diào)節器的大小對混合氣濃度有直接關系，會造成油泵不能正常工作。

汽車汽油泵的最大特點除了使用控制單元控制油泵外，還可以避免油泵的磨損和自轉產生的熱量，正是因?yàn)檫@些優點，使得電動油泵普遍使用在汽車上。
