電子式車速里程表的組成

電子式車速里程表由車速里程表傳感器 、信號處理電路、車速表和里程表組成。

電子式車速里程表的工作原理

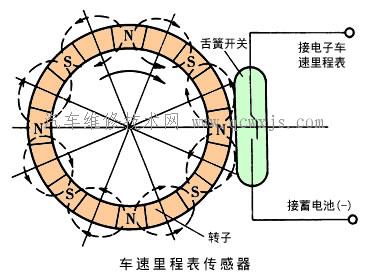

車速里程表傳感器 安裝在組合儀表內，由變速器經軟軸驅動，汽車行駛時它產生正比于汽車行駛速度的信號。它由具有一對或幾對觸點的舌簧開關和轉子組成。

信號處理

信號處理電路由單穩(wěn)態(tài)觸發(fā)電路、恒流電路、64分頻電路、功率放大電路以及電源穩(wěn)壓等電子電路組成。

汽車運行時，它將車速傳感器 輸入的脈沖信號，整形和處理轉變?yōu)殡娏餍盘?，并加以放大，以驅動車速表指示車速；同時它還將脈沖信號經分頻和功率放大，轉變?yōu)橐欢l率的脈沖信號，以驅動里程表步進電機的軸轉動，記錄汽車的行駛里程。

車速表以一個磁電式電流表作為指示表。汽車以不同的車速運行時，信號處理電路將車速傳感器 輸入的脈沖信號，轉變?yōu)榕c車速成比例的電流信號，使電流表的指針偏轉，指示出相應的車速。
里程表
里程表由步進式電動機、六位十進制計數器及內傳動齒輪等組成。
