故障現象:
2006款中華駿捷汽車,行駛里程約14.2萬km,用的是三菱4G93 1.8L發動機和5擋。
車主反映:該車遙控器失靈,起初判斷為遙控器電池電量用盡,自行更換了紐扣電池,但遙控器依然不起作用。
故障診斷:
根據車主描述的情況,首先進行實車試驗。按動遙控器上的上鎖鍵和落鎖鍵,車輛各門鎖均無反應。為了確認車主更換的遙控器電池電量充足,將遙控器拆開,對紐扣電池進行了測量,電壓為3.5V,正常。
考慮到特殊情況下由于系統的不穩定性可能會導致遙控器與接收器之間的匹配信息丟失,需要重新進行系統匹配,因此,決定執行遙控器的重新匹配操作。通過查閱相關資料,發現中華駿捷遙控器的重新設定方法有兩種
第一種方法僅需使用一把車鑰匙操作,具體步驟為:
(1)關閉所有車門,用鑰匙將點火開關轉到ON檔位置;
(2)連續按四次后除霜器開關;
(3)此時室內燈會點亮,表示可以對遙控器進行匹配,在接下來的30s內連續兩次按壓遙控器上的任何一個按鍵(開鎖鍵或落鎖鍵)。
如果匹配成功,室內燈會立即熄滅;如果匹配未成功,室內燈延時30s后才自動熄滅。
第二種方法需要使用兩把車鑰匙操作,具體步驟為:
(1)關閉所有車門,用一把鑰匙將點火開關轉到ON檔位置;
(2)在車外用另一把鑰匙鎖住車門;
(3)此時室內燈會點亮,表示可以對遙控器進行匹配,在接下來的30s內連續兩次按壓遙控器上的任何一個按鍵(開鎖鍵或落鎖鍵)。如果匹配成功,室內燈會立即熄滅;如果匹配未成功,室內燈延時30s后才自動熄滅。
這兩種方法的操作前提是:
必須保證室內燈(如頂棚燈)在門控開關的控制之下,也就是說,開啟車門,室內燈點亮,關閉車門,室內燈應熄滅或延時熄滅。
分別按照以上兩種方法進行操作,執行到第(3)步時,室內燈點亮,這說明遙控器控制模塊已經開啟了遙控器匹配功能,但之后按壓遙控器按鍵,室內燈卻并沒有立即熄滅,表明遙控器匹配沒有成功。
通過上述的基本檢查和測試,該車故障的原因可以歸結為兩個方面:一個是信號的發射存在問題,這個問題的指向是遙控器;另一個是信號的接收和處理存在問題,其主要指向是遙控器控制模塊(在中華駿捷中,負責這一職能的部件是后中央控制器)。
由于沒有可用的中華駿捷后中央控制器可以替換測試,并且第一種故障原因的排查更為簡單,遂決定先對遙控器進行測試。通過汽車電子技術專營店的資料,我們查出中華駿捷汽車的遙控器中心發射頻率設定為315.05MHz,并利用測試儀器對該車遙控器進行了測試,結果表明該遙控器發射頻率和信號強度均正常。看來,問題集中在了后中央控制器上。

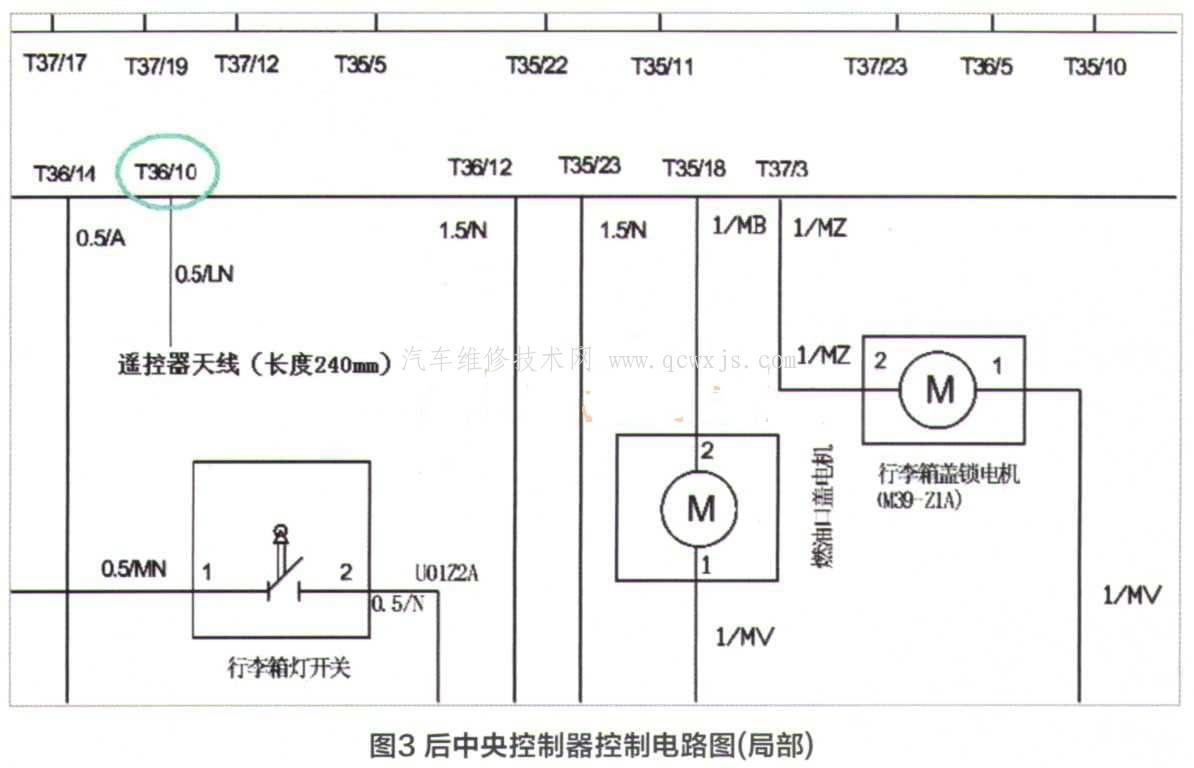

拆下駕駛員座椅,在座椅下方找到后中央控制器如圖2a所示,打開后中央控制器的電路板,如圖2b所示,未發現斷路、短路、燒蝕或腐蝕等異常情況。查閱電路圖發現,后中央控制器的T36/10端子引出一條長度為240mm的遙控器天線(圖3)。會不會是這條天線斷路了造成信號無法接收。按照這個思路,沿著T36/10端子順藤摸瓜,在位于車輛左側地板邊梁處的線束中找到了這條遙控器天線,利用萬用表測量該天線,天線導通。將插頭插接到后中央控制器的插座上,再次測量天線末端與后中央控制器T36/10端子所對應的電路板管腳間的導通性,測量結果為導通,表明線束插頭與后中央控制器插座的連接也不存在虛接或斷路的情況。
接下來能夠想到的是:
難道是天線的位置過于隱蔽影響了信號的接收?于是,將天線展露出來,利用兩把鑰匙進行遙控器設定的方法(即前面所述的第二種方法)再次執行遙控器設定操作,結果與之前一樣,仍然未能匹配成功。

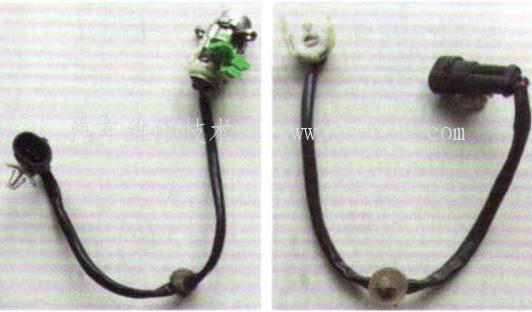

不過在此次操作中,無意間發現利用鑰匙進行主駕駛車門門鎖的上鎖和解鎖都很不順暢,這提醒我們又想到一個新的問題:中華駿捷具有一鍵關窗功能,即在車門上鎖之后,長按遙控器的落鎖鍵(或者利用鑰匙保持在上鎖位置),沒有關閉的車門玻璃會由后至前依次上升關閉。那么該車的這個功能是否好用,如果不好用,是否會對遙控器設定造成影響。根據這一想法,我們使用鑰匙對中控門鎖系統的這一功能進行了試驗,結果發現副駕駛車門門鎖可以實現中控門鎖功能和一鍵關窗功能,而主駕駛車門門鎖只能完成中控門鎖功能,卻無法實現一鍵關窗功能。我們先前的遙控器設定的第二種方法恰恰也用到了主駕駛車門門鎖,難道是這個原因導致了遙控器設定失效?但是進一步分析,遙控器設定的第一種方法并不需要主駕駛車門門鎖的操作,因此,斷定這個問題應該不會影響遙控器的設定。但既然發現了這個問題,車主也希望一并把這個問題解決掉,以此我們拆下主駕駛車門的內襯板,拆掉門鎖聯動機構,將鎖芯拆下,發現由于長時間雨水等的侵蝕和缺乏潤滑,鎖芯已經部分生銹,特別是鎖芯后面連帶的開關滑道和觸點都已銹蝕和氧化嚴重,已經完全損壞(圖4),這也是主駕駛車門門鎖無法完成一鍵關窗功能的原因所在。
為了避免更換全車鎖,我們使用松動劑對鎖芯進行了清洗,恢復了其自如的工作狀態。對于已無法使用的尾部開關,單獨購買了一個主駕駛車門門鎖鎖芯,將其尾部的開關拆下,更換到了原鎖芯上。重新組裝后,主駕駛車門門鎖的功能完全恢復正常。
中華駿捷遙控器失靈維修小結:
車輛維修至此,已經可以確定故障點就在于后中央控制器。由于沒有新的后中央控制器可以更換,我們建議車主暫時使用車鑰匙進行車輛門鎖的控制。一個星期后,后中央控制器到貨,我們對其進行了更換,并且采用一把鑰匙進行遙控器匹配的方法(即文中介紹的第一種方法)進行遙控器匹配,匹配順利完成。
采用這種方法的目的,主要是為了驗證先前的分析“主駕駛車門門鎖不能完成一鍵關窗功能不影響遙控器匹配”是正確的。
