空氣流量計G70安裝位置

3，2L和3，6L-FSI-發動機使用的是第6代熱膜式（HFM6）空氣流量計。

這種流量計安裝在發動機的進氣道內，與前一代一樣，也是根據熱量測量的原理來工作的。

空氣流量計G70特點：
·帶有回流識別的微型傳
感器元件
·具有溫度補償?shù)男盘?hào)處理
·測量精度高
·傳感器穩定性好

空氣流量計G70工作過程：
空氣流量計的傳感器元件聳立在發動機吸入的氣流中。
一部分空氣流經空氣流量計的旁通氣道。
旁通氣道內有傳感器電子裝置，該電子裝置上集成有一個加熱電阻和兩個溫度傳感器。

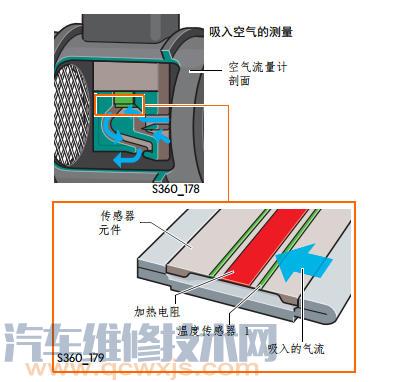

這兩個溫度傳感器用來識別空氣的流動方向：

-吸入的空氣首先經過溫度傳感器1

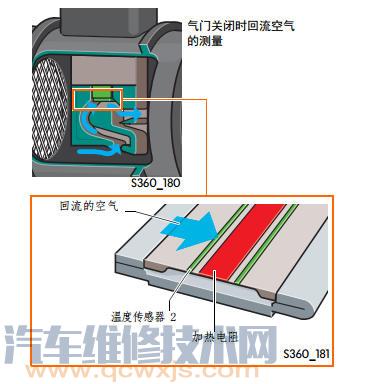

-從關閉的氣門回流的空氣首先經過溫度傳感器2

與加熱電阻合用，發動機控制單元就可計算出吸入空氣中的氧含量。

空氣流量計G70信號應用
發動機控制單元用空氣流量計信號來計算充氣系數（容積效率）。
根據充氣系數，再考慮到入值和點火時刻，控制單元就可以計算出發動機的扭矩。

空氣流量計G70壞了表現信號中斷的影響
空氣流量計信號中斷后，發動機管理系統會計算出一個替代值。
